Sử Dụng Button trong Arduino

Nút bấm (button) là những nút thường thấy trong cuộc sống, từ bàn phím, công tắc điện, quạt.

Chuẩn bị

• Arduino Uno
• Breadboard
• Dây cắm breadboard
• Button (nút nhấn)
• Loa mini

Mô tả button

Button chúng ta sử dụng trong mạch là button 4 chân, nhưng thực chất chỉ 2 chân, khi dòng điện đi qua chân 1, chân 4 sẽ nhận được dòng điện (không bị ảnh hưởng khi bật/tắt button). Tương tự chân 2 và chân 3.

Như vậy khi dòng điện đi qua chân 1, ấn nút button, "cầu" sẽ được nối lại, chân 2 và 3 sẽ nhận được dòng điện, và khi thả button, 2 và 3 sẽ không có dòng điện chạy qua.

Phân biệt 1 - 4 và 2 - 3

Trong button sử dụng ở bài viết này, là loại button (6mm), có hình chữ nhật, các bạn quan sát mô hình và hình ảnh thực tế, sẽ dễ dàng nhận ra vị trí cần nối dây.

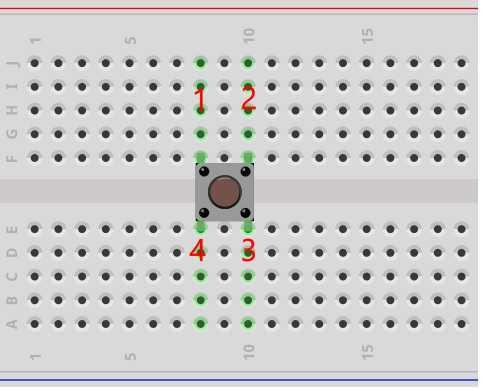

Mô hình

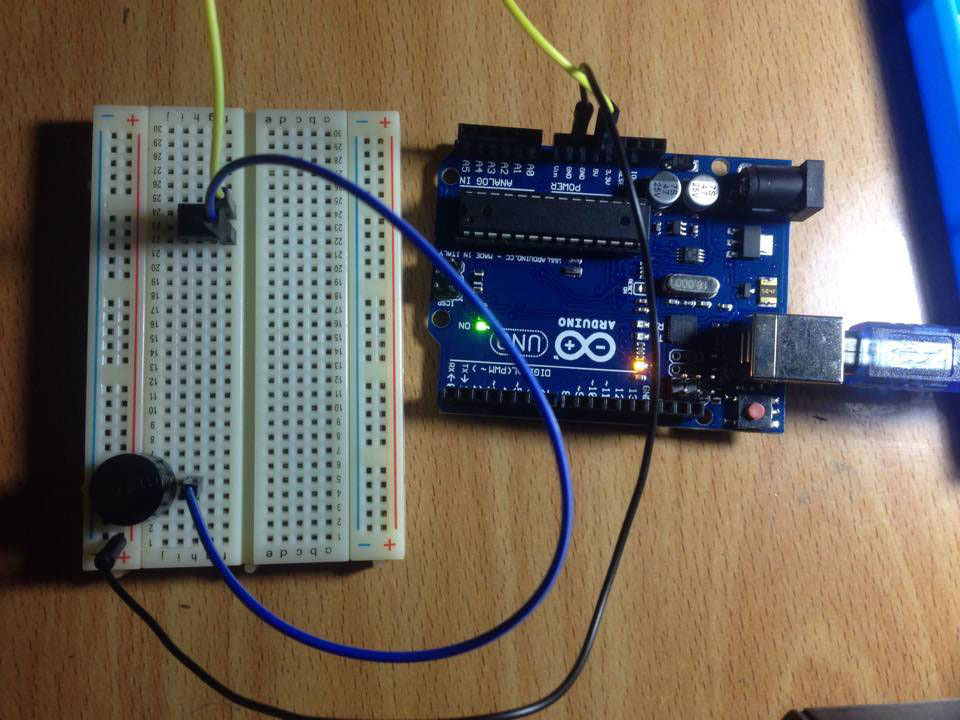

Thực tế

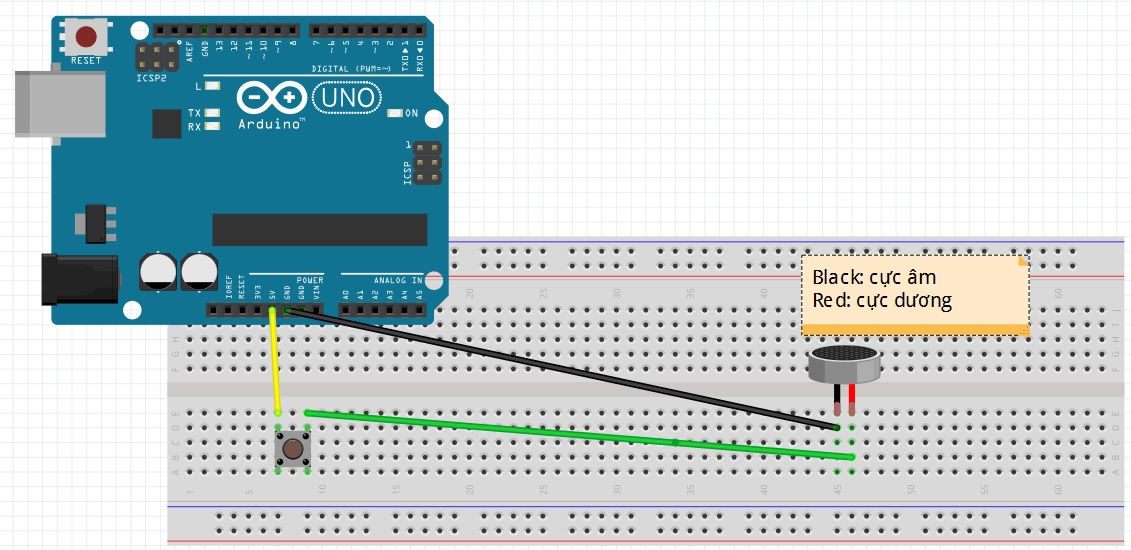

Lắp đặt

Sử dụng button để phát loa

Mạch sau khi hoàn tất, các bạn chỉ cần nhấn nút loa sẽ phát ra âm thanh.

Chú thích:

• Dây vàng 1 đầu nối 5V trên mạch, 1 đầu nối ở vị trí số 1 như mô hình.
• Dây xanh dương 1 đầu nối vị trí số 2 như mô hình, đầu còn lại nối vào cực dương của loa mini.
• Dây đen nối cực âm của loa mini, đầu còn lại nối vào cổng GND.

Vì nối trực tiếp dòng điện 5v trên mạch nên bài viết này không có code.
